🏗️ 교량 설계 교량등급 결정방법
1. 교량등급의 개요
교량등급은 설계하중(Design Load) 을 결정하기 위한 기본 분류로,
교량의 기능, 도로의 종류, 교통량, 차량 구성비 등에 따라 결정된다.
2. 교량등급의 구분
| 구분 | 설계하중 기준 | 주요 적용 도로 |
|---|---|---|
| 1등교(1등급 교량) | DB-24 (또는 HL-93) | 고속도로, 국도, 주요 간선도로 |
| 2등교(2등급 교량) | DB-18 | 지방도, 보조 간선도로 |
| 3등교(3등급 교량) | DB-13.5 | 농어촌도로, 마을도로 등 |
| 특수교(특등교) | DB-36 이상 | 대형화물차, 군용차량 등 통행 예정 교량 |
💡 DB 하중(DB-24 등) 은 “Design Truck Load”의 약자로,
교량 설계 시 사용하는 표준 차량하중을 의미한다.
3. 교량등급 결정 절차
- 도로의 기능 분류 확인
- 「도로법」 또는 「도로의 구조·시설 기준에 관한 규칙」에 따른 분류
- 예: 고속국도, 일반국도, 지방도, 시·군도 등
- 교통량 및 중차량 비율 조사
- 설계기간 중 예측교통량(ADT, AADT)을 반영
- 중차량(대형 트럭, 버스 등) 비율이 높을수록 높은 등급 적용
- 통행 차량의 특성 검토
- 산업단지, 항만, 군부대 등 대형차량 통행이 예상되면 상위 등급 고려
- 도로 설계속도 및 차로수 검토
- 고속도로 또는 다차로 도로의 경우 1등교 이상 적용
- 경제성 및 안전성 검토 후 최종 결정
- 발주기관(지자체, 국토부 등)이 교통계획 및 예산을 종합 검토하여 결정
4. 교량등급 결정 예시
| 도로 종류 | 적용 등급 | 설계하중 |
|---|---|---|
| 고속국도 | 1등교 | DB-24 또는 HL-93 |
| 일반국도 | 1등교 | DB-24 |
| 지방도 | 2등교 | DB-18 |
| 시·군도 | 3등교 | DB-13.5 |
| 산업단지 진입도로 | 특등교 | DB-36 이상 |
🌏 교량 설계 지진등급 결정방법
1. 지진등급의 개요
교량의 지진등급(Seismic Design Class) 은
지진 발생 시 요구되는 내진성능 수준을 결정하기 위한 기본 분류이다.
이는 지역의 지진위험도, 교량의 중요도(기능), 노선의 성격에 따라 달라진다.
2. 지진등급의 구분
| 지진등급 | 적용대상 | 주요 특징 |
|---|---|---|
| Ⅰ등급 | 중요교량 (국가기간망, 고속도로, 주요 간선도로 등) | 지진 발생 시 즉시 통행 가능 수준의 내진성능 확보 |
| Ⅱ등급 | 일반교량 (일반국도, 지방도 등) | 지진 후 긴급 차량 통행 가능 수준 |
| Ⅲ등급 | 중요도가 낮은 교량 (농어촌도로, 소규모 교량 등) | 지진 후 붕괴 방지 수준 확보 |
💡 지진등급이 높을수록 설계 시 고려해야 하는 내진하중이 크고,
구조적 요구조건이 강화된다.
3. 지진등급 결정 절차
- 설계대상 교량의 기능 분류 확인
- 도로의 중요도 및 역할(국가 간선도로, 지역 생활도로 등)을 검토
- 「도로의 구조·시설 기준에 관한 규칙」에 따른 도로 등급 참고
- 지역별 지진구역(Zone) 확인
- 「국가기준(KDS 17 10 00)」에서 제시하는 지반 가속도 계수(A<sub>max</sub>) 확인
- 예: 한반도는 A=0.11~0.22g 범위 내 분포
- 교량의 중요도(Importance Category) 평가
- 사회·경제적 영향, 긴급대응성, 대체노선 여부 등을 고려
- 예:
- 고속도로, 국가기간망 → Ⅰ등급
- 일반국도, 지방도 → Ⅱ등급
- 시·군도, 농로 → Ⅲ등급
- 내진성능 수준(Seismic Performance Level) 결정
- 등급별 요구 성능 목표에 따라 설계 시 고려
4. 지진등급별 설계기준 비교
| 구분 | 지진등급Ⅰ | 지진등급Ⅱ | 지진등급Ⅲ |
|---|---|---|---|
| 주요 도로 | 고속국도, 주요 간선도로 | 일반국도, 지방도 | 시·군도, 농어촌도로 |
| 내진성능 목표 | 즉시 사용 가능 (Immediate Service) | 긴급통행 가능 (Limited Service) | 붕괴 방지 (Collapse Prevention) |
| 설계지진수준 | DBE + MCE | DBE | DBE |
| 상세 해석 요구 | 필수 (응답스펙트럼/시간이력해석) | 필요 시 수행 | 단순 정적해석 가능 |
| 점검 및 보수 수준 | 고도 관리 필요 | 일반 관리 | 최소 유지관리 |
- DBE(Design Basis Earthquake) : 설계기준지진
- MCE(Maximum Considered Earthquake) : 최대고려지진
5. 설계 일반사항
5.1 설계지반운동
1) 설계지반운동은 부지 정지작업이 완료된 지표면에서의 자유장 운동으로 정의한다.
2) 국지적인 토질조건, 지질조건과 지표 및 지하 지형이 지반운동에 미치는 영향이 고려되어야 한다.
3) 설계지반운동은 흔들림의 세기, 주파수 내용 및 지속시간의 세 가지 측면에서 그 특성이 잘 정의되어야 한다.
4) 설계지반운동은 수평 2축 방향 성분으로 정의되며 그 세기와 특성은 동일하다고 가정할 수 있다.
5) 모든 점에서 똑같이 가진하는 것이 합리적일 수 없는 특징을 갖는 교량 건설부지에 대해서는 지반운동의 공간적 변화모델을 사용해야 한다.
6. 설계 일반사항(2)
6.1 가속도계수
1) 지진재해도 해석결과에 근거하여 우리나라의 지진구역을 표 8.5.1과 같이 설정한다. 각 지진구역에서의 평균재현주기 500년 지진지반운동에 해당하는 지진구역계수는 표 8.5.2에 수록된 바와 같이 구역 I에서는 0.11, 구역 II에서는 0.07이다.
2) 평균재현주기별 최대유효지반가속도의 비를 의미하는 위험도계수는 표 8.5.3과 같다. 이 표에서 기준은 평균재현주기 500년 지진이다.
3) 교량이 위치할 부지에 대한 지진지반운동의 가속도계수 A는 8.5.2에서 규정된 내진등급별 설계지진의 재현주기에 해당되는 위험도계수를 지진구역에 따른 지진구역계수에 곱하여 계산한다.
4) 설계지반운동은 수평 2축 방향 성분으로 정의되며 그 세기와 특성은 동일하다고 가정할 수 있다.
| 지진구역 | 행정구역 |
| Ⅰ | 서울특별시, 인천광역시, 대전광역시, 부산광역시, 대구광역시, 울산광역시, 광주광역시,경기도, 강원도 남부(1), 충청북도, 충청남도, 경상북도, 경상남도, 전라북도, 전라남도 북동부(2) |
| Ⅱ | 강원도 북부(3), 전라남도 남서부(4), 제주도 |
주:주: (1) 강원도 남부(군, 시) : 영월, 정선, 삼척시, 강릉시, 동해시, 원주시, 태백시
(2) 전라남도 북동부 (군, 시) : 장성, 담양, 곡성, 구례, 장흥, 보성, 화순, 광양시, 나주시, 여수시, 순천시
(3) 강원도 북부(군, 시) : 홍천, 철원, 화천, 횡성, 평창, 양구, 인제, 고성, 양양, 춘천시, 속초시
(4) 전라남도 남서부(군, 시) : 무안, 신안, 완도, 영광, 진도, 해남, 영암, 강진, 고흥, 함평, 목포시
(5) 행정구역의 경계를 통과하는 교량의 경우에는 구역계수가 큰 값을 적용한다.
교량의 내진성능목표(1)
| 기능수행 | 즉시복구 | 장기복구 | 붕괴방지 | |
| 50년 | 내진2등급 | |||
| 100년 | 내진1등급 | |||
| 200년 | 내진특등급 | |||
| 500년 | 내진2등급 | |||
| 1000년 | 내진1등급 | |||
| 2400년 | 내진특등급 |
교량의 내진성능목표(2)
| 기능수행 | 즉시복구 | 장기복구 | 붕괴방지 | |
| 50년 | 내진2등급 | |||
| 100년 | 내진1등급 | |||
| 200년 | 내진특등급 | |||
| 500년 | 내진특등급 | 내진1등급 | 내진2등급 | |
| 1000년 | ||||
| 2400년 |
지진구역계수
| 지진구역 | Ⅰ | Ⅱ |
| 구역계수 | 0.11 | 0.07 |
위험도계수
| 재현주기(년) | 500 | 1000 |
| 위험도계수 | 1 | 1.4 |

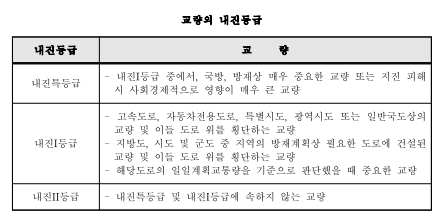

도로교의 내진등급과 설계지진
| 내진등급 | 교량 | 설계지진의 평균재현주기 |
| 내진1등급교 | -고속도로 ,자동차전용도로,특별시도,광역시도,또는 일반국도상의 교량 – 지방도, 시도 및 군도 중 지역의 방재계획상 필요한 도로에 건설된교량, 해당도로의 일일계획교통량을 기준으로 판단했을 때 중요한교량 -내진I등급교가 건설되는 도로 위를 넘어가는 고가교량 | 1000년 |
| 내진2등급교 | 내진1등급에 속하지 않는 교량 | 500년 |
6.2 지반의 분류
(1) 지반의 영향은 교량의 지진하중을 결정하는데 고려되어야 한다. 표 8.5.5에 명시된 지반계수 S는 표 8.5.6에서 정의된 지반종류에 근거를 두고 있다.
지반계수

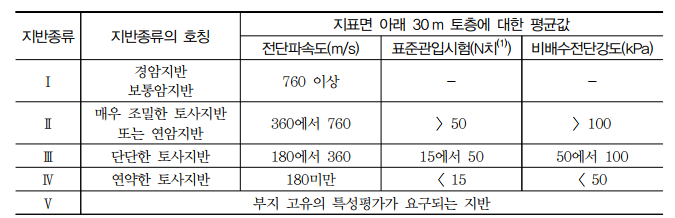

지반의 분류
(2)지반종류Ⅴ는 부지의 특성 조사가 요구되는 다음 경우에 속하는 지반으로서, 전문가가 작성한 부지종속 설계응답스펙트럼을 사용하여야 한다.
(가) 액상화가 일어날 수 있는 흙, 퀵클레이와 매우 민감한 점토, 붕괴될 정도로 결합력이 약한 붕괴성 흙과 같이 지진하중 작용 시 잠재적인 파괴나 붕괴에 취약한 지반
(나) 이탄 또는 유기성이 매우 높은 점토지반
(다) 매우 높은 소성을 갖은 점토지반
(라) 층이 매우 두꺼우며 연약하거나 중간 정도로 단단한 점토
6.3내진해석방법
1.응답 스펙트럼 해석법
단일모드해석법
∙구조물의 형상이 단순하여 기본모드가 구조물의 동적거동을 대표할
수 있는 경우
∙교량의 기본 주기로부터 탄성지진력 및 변위를 예측
∙동역학에 대한 깊은 지식이 없어도 쉽게 적용가능한 간략한 해석법
이며 수계산이 가능
∙형상이 단순한 단순교나 연속교에 적용 가능
∙일반적으로 다른 해석법에 비해 응답값이 크게 산정됨.
∙구조물의 형상이 복잡하여 기본모드 이외의 모드들에 의한 영향이
큰 경우는 적용이 어려움.
다중모드해석법
∙기본모드 이외의 모드들이 구조물의 동적거동에 대한 기여도가 큰
경우에 사용
∙여러개의 진동모드가 구조물 전체의 거동에 기여
∙선형해석프로그램을 이용하여 해석
∙일반적으로 중간정도 지간의 연속교에 적용하며 해석모델을 잘 선택
할 경우, 장대교와 특수교량에도 적용 가능
∙시간이력해석법에 비해 시간과 노력을 적게 들이고도 정밀한 해석
결과를 얻을수 있음
∙기하학적인 형상이 복잡하여 직교좌표축으로 모드를 분리하기 힘든
교량에 대해서는 적절한 응답값을 기대하기 어려움
시간이력해석법
∙하중의 지속기간이 짧을 경우
∙모드간의구분이 명확하지 않아 Coupling 모드가 나타나기 쉬운 경우
∙높은 안전성이 요구되어 비선형 해석을 필요로 하는 경우
∙입력 데이터로 실측된 지진파형이나 인공파형이 필요
∙선형 혹은 비선형 해석 프로그램을 이용하여 해석
∙응답해석에 필요한 모드의 갯수가 많을 경우 효과적 (모드중첩법)
∙동적 비선형 해석 가능(직접분석법)
∙예상되는 지반운동을 정확히 예측하기가 어렵기 때문에 기존의 지진
기록이나 합성된 지진기록을 사용하여야 하므로 해석 및 결과분석에
많은 시간과 노력이 필요
7. 참고 기준 문헌
- 「도로교 설계기준(한계상태설계법, 국토교통부, 2022)」
- 「KDS 17 10 00 : 내진설계기준」
- 「도로교 내진설계 세부지침(한국도로공사, 2022)」
- 「건축구조기준(KDS 41 17 00)」 참고
